我們都知道，抗震支架所用產(chǎn)品表面需進(jìn)行涂層處理，常用的處理工藝就是電鍍鋅和熱鍍鋅。但是還有一種工藝叫做熱浸鋅，很多人傻傻分不清，把熱鍍鋅和熱浸鋅混為一談，實際上不是這樣的！

熱鍍鋅也稱熱浸鍍鋅，是鋼鐵構(gòu)件浸入熔融的鋅液中獲得金屬覆蓋層的一種方法。近年來隨高壓輸電、交通、通訊事業(yè)迅速發(fā)展，對鋼鐵件防護(hù)要求越來越高，熱鍍鋅需求量也不斷增加。

一、防護(hù)性能

通常電鍍鋅層厚度5～15μm，而熱鍍鋅層一般在35μm以上，甚至高達(dá)200μm。熱鍍鋅覆蓋能力好，鍍層致密，無有機物夾雜。眾所周知，鋅的抗大氣腐蝕的機理有機械保護(hù)及電化學(xué)保護(hù)，在大氣腐蝕條件下鋅層表面有ZnO、Zn(OH)2及堿式碳酸鋅保護(hù)膜，一定程度上減緩鋅的腐蝕，這層保護(hù)膜(也稱白銹)受到破壞又會形成新的膜層。當(dāng)鋅層破壞嚴(yán)重，危及到鐵基體時，鋅對基體產(chǎn)生電化學(xué)保護(hù)，鋅的標(biāo)準(zhǔn)電位-0.76V，鐵的標(biāo)準(zhǔn)電位-0.44V，鋅與鐵形成微電池時鋅作為陽極被溶解，鐵作為陰極受到保護(hù)。顯然熱鍍鋅對基體金屬鐵的抗大氣腐蝕能力優(yōu)于電鍍鋅。

二、熱鍍鋅層形成過程

熱鍍鋅層形成過程是鐵基體與最外面的純鋅層之間形成鐵-鋅合金的過程，工件表面在熱浸鍍時形成鐵-鋅合金層，才使得鐵與純鋅層之間很好結(jié)合，其過程可簡單地敘述為：當(dāng)鐵工件浸入熔融的鋅液時，首先在界面上形成鋅與α鐵(體心)固熔體。這是基體金屬鐵在固體狀態(tài)下溶有鋅原子所形成一種晶體，兩種金屬原子之間是融合，原子之間引力比較小。因此，當(dāng)鋅在固熔體中達(dá)到飽和后，鋅鐵兩種元素原子相互擴散，擴散到(或叫滲入)鐵基體中的鋅原子在基體晶格中遷移，逐漸與鐵形成合金，而擴散到熔融的鋅液中的鐵就與鋅形成金屬間化合物FeZn13，沉入熱鍍鋅鍋底，即為鋅渣。當(dāng)工件從浸鋅液中移出時表面形成純鋅層，為六方晶體。

熱浸鋅

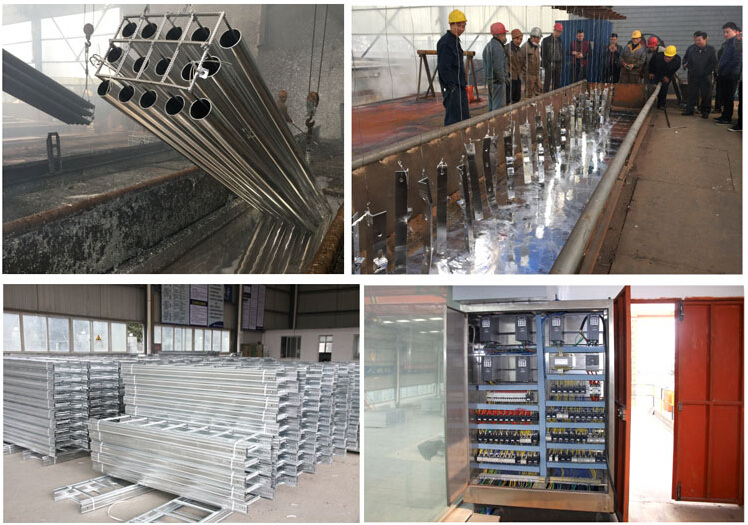

熱浸鋅是將除銹后的鋼構(gòu)件浸入600℃左右高溫融化的鋅液中，使鋼構(gòu)件表面附著鋅層，鋅層厚度對5mm以下薄板不得小于65μm，5mm及以上厚板不小于86μm。從而起到防腐蝕的目的。

優(yōu)點

耐久年限長，生產(chǎn)工業(yè)化程度高，質(zhì)量穩(wěn)定。因而被大量用于受大氣腐蝕較嚴(yán)重且不易維修的室外鋼結(jié)構(gòu)中。如大量輸電塔、通訊塔等。近年來大量出現(xiàn)的輕鋼結(jié)構(gòu)體系中的壓型鋼板等。也較多采用熱浸鋅防腐蝕。熱浸鋅的首道工序是酸洗除銹，然后是清洗。這兩道工序不徹底均會給防腐蝕留下隱患。所以必須處理徹底。對于鋼結(jié)構(gòu)設(shè)計者，應(yīng)該避免設(shè)計出具有相貼合面的構(gòu)件，以免貼合面的縫隙中酸洗不徹底或酸液洗不凈。造成鍍鋅表面流黃水的現(xiàn)象。熱浸鋅是在高溫下進(jìn)行的。對于管形構(gòu)件應(yīng)該讓其兩端開敞。若兩端封閉會造成管內(nèi)空氣膨脹而使封頭板爆裂，從而造成安全事故。若一端封閉則鋅液流通不暢，易在管內(nèi)積存。

由于熱浸鋅的工藝溫度比較高，對回火溫度較低的材料很容易使其在鍍鋅的過程中被退火，從而硬度降低。此外對配合件使用熱浸鋅還要考慮鍍層的厚度對配合公差的影響。

2.熱浸鋅鍍層問題

折疊局部變灰甚至有些地方有網(wǎng)狀花紋。根據(jù)有關(guān)資料和有關(guān)工藝廠商的研究結(jié)果表明，造成這種灰暗鋅層的原因主要有:

(1)因為鋼材含硅量的不同引起的結(jié)果。

熱浸鍍鋅時，由于硅的存在，使得鋅鐵相互擴散加快，合金生成太快，在鍍鋅水冷前，長到鋅層的表面，而鋅的光澤要比合金層光澤亮，因而造成灰暗。形成網(wǎng)狀花紋是合金形成得不均勻的結(jié)果。

(2)另一個原因是因為鍍鋅溫度太高，合金反應(yīng)加快，灰暗加重。

其實鍍鋅產(chǎn)品安裝后，內(nèi)部鋅鐵相互擴散并不是停止的，合金層依然會慢慢長到鋅的表面，這也是鍍鋅件逐漸變灰暗的一個原因。因工藝條件的影響，這種外觀難以避免。工藝廠家應(yīng)控制好溫度，也應(yīng)把握好出水冷卻的時間不能太快也不能太慢，盡最大可能減少灰暗鍍層。在建質(zhì)量控制人員也不宜過分強調(diào)灰暗鍍層的存在。需要特別說明的是鍍鋅表面龜裂紋是因為出水冷卻太快造成的。

熱鍍鋅？熱浸鋅？這下清楚了吧！
